Lieu d'origine:
La Chine
Nom de marque:
Ken Yue
Certification:
ISO13485,CE
Numéro de modèle:
KY--19-BD002

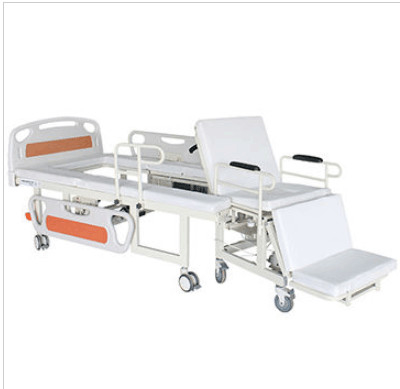

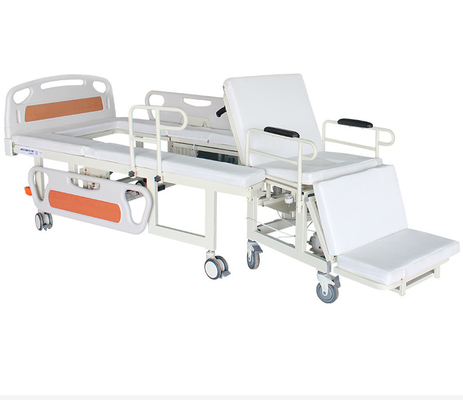

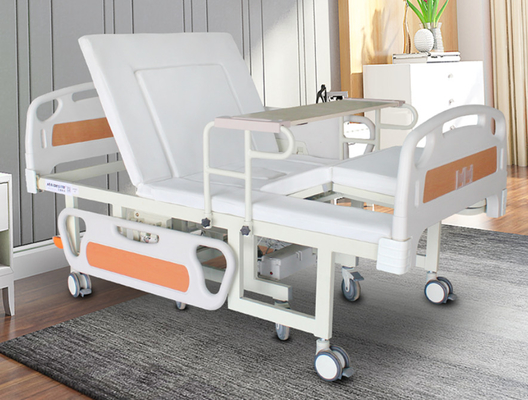

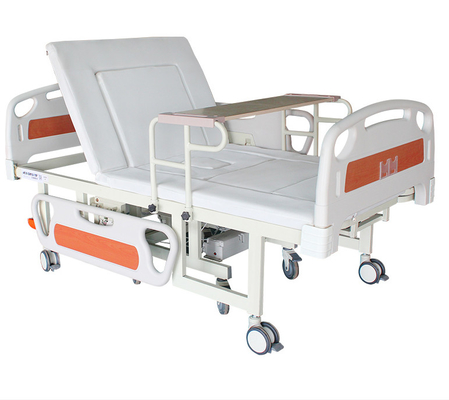

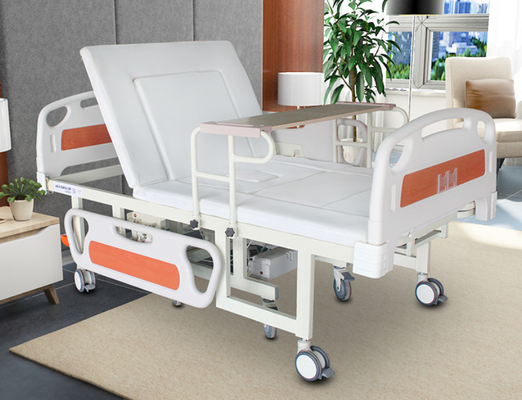

Lit soignant électrique à la maison avec le blanc détachable de fauteuil roulant de bassin de lit
Ⅰ. Introduction
Afin d'alléger la douleur physique à long terme et la contrainte psychologique du patient provoquées par échec d'auto-soin, et améliorer la confiance en soi patiente, nous nous sommes améliorés sur la base du lit soignant multifonctionnel pour concevoir encore plus « de lit multifonctionnel de soin de fauteuil roulant » humanisé. Nous avons combiné la fonction du fauteuil roulant avec le lit soignant. Le fauteuil roulant peut être séparé du lit soignant sur la base des fonctions telles qu'augmenter et s'abaisser du repos de dossier et de jambe, etc. Cette augmentation l'espace d'activité des patients, qui soulagent la pression du soin.
Ⅱ. Application du groupe
Principalement utilisé pour des patients présentant le hemiplegia, la faiblesse musculaire, la blessure de moelle épinière du bas et de degré de milieu, les fractures, les brûlures, le hyposthenia et d'autres raisons qui ne peut pas être indépendamment auto-soin.
Ⅲ. Caractéristiques
1. Nom de produit : Lit multifonctionnel de soin de fauteuil roulant
2. Taille de produit :
3. Modèle de produit : Type électrique je type électrique II
4. Matériaux de produit : acier laminé à froid
5. Indicateurs techniques de contrôleur
Modèle | JCHR35F | Puissance | AC220V 1.5A |
De puissance de sortie | DC29V 4A | Charge évaluée | DC24V 6000N |
Distance d'augmenter de dos | 200MM | Distance du levage de jambe | 180MM |
6.Specifications des fonctions :
Fonctions | Angle augmentant arrière | Jambe soulevant l'angle | Jambe abaissant l'angle | Angle de rotation de roulettes |
spécifications | 85° | 30° | 55° | 360° |
liste 7.Packing
Conseil principal | 1 paire | matelas | 1 |
Roulettes pour le lit | 4 | Roulettes pour le fauteuil roulant | 4 |
Rails latéraux | 1 paire | Table de salle à manger | 1 |
moteur (incluez le contrôleur) | 1 ensemble | Accoudoir de fauteuil roulant | 1 ensemble |
Manuel d'exploitation | 1 | Poteau IV | 1 |
commode | 1 | Carte de garantie | 1 |
Diagramme de contrôleur de lit de soins de fauteuil roulant
1. Installez les roulettes de lit
Ajustez la taille des roulettes pour faire le lit et le fauteuil roulant au même niveau.
2. Moteur de remise
Mettez en marche le moteur et la puissance électromagnétique de serrure, et la presse S1, S2 et bouton sans fil de récepteur pendant 3 secondes d'accomplir la remise.
Fonctions de remise :
Après que le système soit mis sous tension pour la première fois, le système doit être remis à zéro.
Dans l'état de remise de système, la presse S1 ou le S2, M1, chute de m2 à l'extrémité, la remise est accomplie. Dans l'état de remise de système, quand les autres boutons sont appuyés sur, la sonnerie fera bip-bip, et quand libérée, la sonnerie cessera de faire bip-bip.
Entrée de l'état remis à zéro : Quand le M1 est en position de 5mm, la presse et tiennent le bouton de bas pendant 5 secondes, la sonnerie fera bip-bip et le système entrera dans l'état remis à zéro.
3. Comment séparer le fauteuil roulant
Étape 1 : Mettez en marche la sécurité et gardez-la dessus.
Étape 2 : Quand la sécurité est allumée, pressez le dos soulevant le bouton dans l'à télécommande jusqu'à ce que jusqu'à l'angle approprié.
Étape 3 : Mettez en marche le bouton de serrure électromagnétique et le fauteuil roulant sera éliminé.

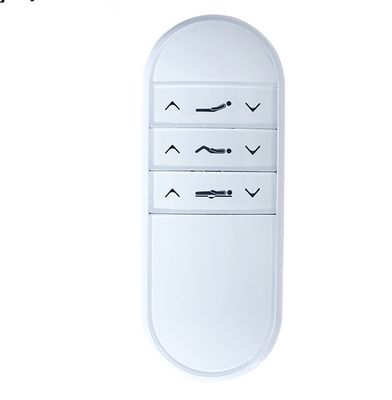

4. Fonctions communes
S1 : M1 hausse S2 : M1 vers le bas
(M1 vers le bas à 20mm, automatiquement vers le bas à l'extrémité, atteint 5mm)
S3 : Hausse S4 de m2 : M2 vers le bas
S5 : M3 hausse S6 : M3 vers le bas
Ⅵ. Protection de surchauffe et de surintensité
Protection actuelle : 6-7A
Valeur de protection de surchauffe : 75 ° C
Surchauffez la valeur de récupération de protection : 45 ° C
Ⅶ. Remplissage et décharge de la batterie d'accumulateurs
1. Fonction de remplissage : Branchez dans la batterie, après rotation sur le C.A., si la tension de batterie n'est pas pleine (IE moins que 29V), la batterie entre dans l'état de remplissage. Si la batterie dans l'état précédent est pleine, la tension doit être inférieure à 23.5V pour commencer à charger. Après facturation quelques minutes, examinez la tension à travers la batterie et la tension devrait être haute. Quand la batterie est pleine, la tension du LM317 est « 0V ».
2. Décharge des fonctions
Arrêtez le courant alternatif, actionnez n'importe quel bouton, le moteur correspondant sera couru ; quand il est réduit environ 20V au ± 1V, tournez outre de la fonction de décharge de batterie.
Ⅷ. Méthodes d'opération
1. Fonction augmentante arrière
Méthode 1 : Le lit n'est pas dans l'état retourné, la presse S1, les hausses arrières de cadre ; la presse S2, le cadre arrière descend et revient à la position horizontale.
2. jambe soulevant et abaissant la fonction
Quand le lit n'est pas dans l'état retourné, la presse S3 pour soulever la jambe ; presse S4 pour abaisser la jambe.
Dans l'état d'abaisser des jambes, il est plus commode de séparer le fauteuil roulant pour avoir le repas et pour marcher autour.
3. Fonction de commode
Poussez le fauteuil roulant au-dessus de la toilette et appuyez sur la touche S5 pour ouvrir le trou. Après excrétion, le bouton S6 est utilisé pour fermer le trou.
4. Fonctionnement de séparation de lit et de fauteuil roulant
Étape 1 : Mettez en marche la sécurité et gardez-la dessus.
Étape 2 : Quand la sécurité est allumée, pressez le dos soulevant le bouton dans l'à télécommande jusqu'à lui jusqu'à l'angle approprié.
Étape 3 : Mettez en marche le bouton de serrure électromagnétique et le fauteuil roulant sera éliminé.
Ⅸ. Avertissement
1. On l'interdit strictement de brancher et débrancher les câbles se reliants pour éviter d'endommager le système de contrôle.
2. Quand la batterie de l'à télécommande est basse, le moteur peut ne pas fonctionner sans à-coup.
3. La taille du fauteuil roulant peut être ajustée par les roulettes (la taille peut être ajustée de sorte que le fauteuil roulant soit essentiellement parallèle au lit).
4. Quand le fauteuil roulant est poussé dans le lit, l'accoudoir de fauteuil roulant doit être enlevé.
Ⅹ. Entretien
1. Quand le produit est non utilisable, être sûr de couper le courant.
2. Maintenez le produit sec et aéré.
3. Régulièrement contrôle les pièces de l'écrou, de la goupille de charnière et du rail latéral sur chaque partie pour empêcher se desserrer.
4. Le cadre est fait à partir de l'acier laminé à froid et par le revêtement de poudre. Ne rayez pas la surface avec les matériaux durs. N'employez pas les dissolvants corrosifs d'acide-base pour le nettoyage. Détergent neutre d'utilisation à nettoyer.
Ⅺ. Service après-vente
1. 5 ans de garantie libre du cadre de lit, entretien à vie.
2. garantie libre de 1 an pour le moteur, entretien à vie.
3. garantie libre de 1 an pour la tête de lit, pare-chocs de rouleau, roulettes, rail latéral, entretien de vie.
Aucun avis vous s'il y a des améliorations techniques et ajustements structurels locaux.
